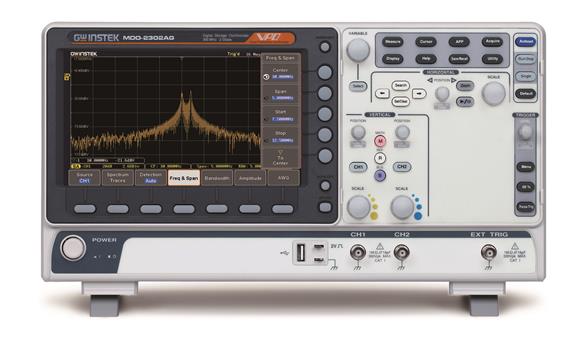

MDO-2000A系列(MDO-2102A，MDO-2202A，MDO-2302A，MDO-2102AG，MDO-2202AG，MDO-2302AG，)

  • 300/200/100MHz带宽，2通道

  • 实时采样率2GSa/s

  • 每通道20M记录长度/VPO波形显示技术

  • 8" WVGA LCD显示

  • 波形更新率最高600,000wfms/s(分段模式），120,000wfms/s(正常模式）

  • 提供最高1GHz频谱分析仪功能

  • 提供频率响应分析仪功能(FRA)(仅MDO-2000AG机种)

  • 提供双通道任意波信号发生器(仅MDO-2000AG机种)

  • 提供1M点FFT信号显示

  • 配置高通/低通/带通滤波器功能

  • 29,000个分段存储器和波形搜索功能

  • 标配I2C/SPI/UART/CAN/LIN串行总线触发和解码功能

  • 多款APP应用：数据记录器，网络存储功能，模板测试功能等

  • 接口：USB，LAN，Go/NoGo

    • 查看更多

产品叙述 产品规格 配件 订购信息 下载

       MDO-2000A系列是一款多功能混合域数字示波器。全机种带宽范围包括300MHz,200MHz,100MHz。实时采样率 2GSa/s，储存深度20M/ch。 该系列包括MDO-2000A和MDO-2000AG两个机种，全系标配频谱分析仪的功能。MDO-2000AG另外提供一个双信道25MHz任意波信号发生器，并提供频率响应分析（FRA）功能。





       MDO-2000A系列示波器提供38项自动测量参数可选择，实现多种专属量测功能。另外提供波形运算功能，基本数学运算：加、减、乘、除、FFT，以及高级数学运算，提供15种高级函数运算（Intg、Diff、log、Ln、Exp、Sqrt、Abs、Rad、Deg、Sin、Cos、Tan、Asin、Acos、Atan），提供函数/变量/数值/运算符/测量值等为基础的用户自定义数学函数公式（多达60种用户自定义波形函数参数设定）。







快速选型

型号 带宽 频谱分析仪 频率响应分析 信号发生器 标配接口
MDO-2102A 100MHz √ × × USB/LAN
MDO-2202A 200MHz √ × × USB/LAN
MDO-2302A 300MHz √ × × USB/LAN
MDO-2102AG 100MHz √ √ √ USB/LAN
MDO-2202AG 200MHz √ √ √ USB/LAN
MDO-2302AG 300MHz √ √ √ USB/LAN



详细规格

MDO-2000A系列规格
型号 MDO-2102A MDO-2202A MDO-2302A MDO-2102AG MDO-2202AG MDO-2302AG
通道 2ch+Ext 2ch+Ext 2ch+Ext 2ch+Ext 2ch+Ext 2ch+Ext
带宽(-3dB) DC~100MHz DC~200MHz DC~300MHz DC~100MHz DC~200MHz DC~300MHz
上升时间 3.5ns 1.75ns 1.17ns 3.5ns 1.75ns 1.17ns
带宽限制 20MHz 20M/100MHz 20M/100MHz/200MHz 20MHz 20M/100MHz 20M/100MHz/200MHz
垂直灵敏度
分辨率 8 bit
1mV~10V/div
输入耦合 AC, DC, GND
输入阻抗 约1MΩ// 16pF
DC增益精度 ±(3%)when 2mV/div or greater is selected
±(5%)when 1mV/div is selected;
极性 Normal & Invert
最大输入电压 300Vrms, CAT I
偏移位置范围 1mV/div ~ 20mV/div : ±0.5V
50mV/div ~ 200mV/div : ±5V
500mV/div ~ 2V/div : ±25V
5V~10V/div : ±250V
波形信号处理  +, -, ×, ÷, FFT, User Defined Expression.
　 FFT:1Mpts
FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman.
触发
触发源 CH1 ,CH2, Line, EXT
触发模式 自动 (支持Roll模式, 100 ms/div 或更慢), 正常, 单序列
触发类型 边沿，脉冲宽度（毛刺），视频，矮波(Runt)，上升和下降（斜率），交替，超時，事件延迟（1〜65535事件），延时（持续时间，4nS〜10S），总线
释放范围 4ns~10s
耦合 AC,DC,LFrej. ,HFrej. ,Noiserej.
灵敏度 1div
外部触发
范围 ±15V
灵敏度 DC ~ 100MHz 约. 100mV
100MHz ~ 300MHz 约. 150mV
输入阻抗 1MΩ±3%~16pF
水平
时基范围 1ns/div ~ 100s/div (1-2-5 increments)
ROLL: 100ms/div ~ 100s/div
预触发 最大10 div
后触发 最大2,000,000 div
时基精度 ±50 ppm over any ≥ 1 ms时间间隔
实时采样率 最大 2GSa/s
记录长度 每通道 20M pts
采集模式 正常, 平均, 峰值检测, 单次
峰值侦测 2ns (典型值)
平均值 从2 到 256可选
X-Y 模式
X-轴输入 通道1
Y-轴输入 通道2
相移 ±3° at 100kHz
光标和测量
光标 幅度，时间，门控;单位：秒，Hz（1 / s），相位（度），定量（％）
自动测量 38组：Pk-Pk，最大，最小，幅度，高，低，平均，周期平均值，RMS，周期RMS，面积，周期面积，ROVShoot，FOVShoot，RPREShoot，FPREShoot，频率，周期，上升时间，宽度，占空比，+脉冲， - 脉冲，+边缘， -边缘，％闪烁，闪烁Idx，FRR，FRF，FFR，FFF，LRR，LRF，LFR，LFF，相位
控制面板功能
自动计数器 6 位,范围从最小2Hz到额定带宽
自动设置 单按钮，自动设置垂直，水平和触发系统的所有通道，具有撤消自动设置
保存设置 20 组
保存波形 24 组
显示
TFT LCD 类型 8" TFT LCD WVGA 彩色显示
显示分辨率 800 水平× 480 垂直像素(WVGA)
插值 Sin(x)/x
波形显示 点，向量，可调余辉（16ms〜4s），无限余辉
波形更新率 最大600,000次/秒（分段模式），最大120,000次/秒（正常模式）
显示刻度 8 x 10 div
显示模式 YT ;XY
接口
USB 端口 USB 2.0 高速主机端口X1, USB 2.0高速设备端口 X1
以太网(LAN)端口 RJ-45 连接器, 10/100Mbps with HP Auto-MDIX
Go-NoGo BNC 5V Max/10mA TTL 集电极开路输出
Kensington Style Lock 后面板安全插槽连接到 standard Kensington-style lock.
频谱分析仪规格
频率范围 DC~1GHz (额定带宽~1GHz为非校准状态)
扫宽 1kHz~1GHz(Max.)
分辨率带宽 1Hz ~ 1MHz(Max.)
参考级别  -50 dBm to +40dBm in steps of 5dBm
垂直单位 dBV RMS; Linear RMS; dBm
垂直位置  -12divs to +12divs
垂直刻度 1dB/div to 20dB/div in a 1-2-5 Sequence
显示平均噪音水平 1V/div < -50dBm, Avg : 16
100mV/div < -70dBm, Avg : 16
10mV/div < -90dBm, Avg : 16
旁生噪声响应 2nd 谐波失真< 40dBc
3rd 谐波失真< 45dBc
频域跟踪类型 Normal ; Max Hold ; Min Hold ; Average (2 ~ 256)
检测方法 Sample ; +Peak ; -Peak ; Average
FFT窗口 FFT Factor :
Hanning 1.44
Rectangular 0.89
Hamming 1.30
Blackman 1.68
任意信号发生器（AWG）规格（仅MDO-2000AG系列提供）
通道 2
采样率 200 Msa/s
垂直分辨率 14 bits
最大频率 25 MHz
波形 Sine, Square, Pulse, Ramp, DC, Noise, Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac, ARB
输出范围 20 mVpp to 5 Vpp, HighZ;10 mVpp to 2.5 Vpp, 50 Ω
输出分辨率 1mV
输出精度 2% (1 kHz)
偏移范围 ±2.5 V, HighZ;±1.25 V, 50 Ω
偏移分辨率 1mV
正弦波 频率范围 100mHz to 25MHz
平整度 ±0.5 dB
谐波失真 -40 dBc
失真 (非谐波) -40 dBc
总谐波失真 1%
S/N Ratio 40 dB
方波/脉冲波 频率范围 100 mHz to 15MHz
上升/下降时间 <15ns
过激 <3%
占空比 方波:50%;脉冲波:0.4%~99.6%
最小脉冲宽度 30 ns
抖动 500 ps
斜波 频率范围 100mHz~1MHz
线性度 1%
对称性 0 to 100%
频率响应分析功能FRA（仅MDO-2000AG系列提供）
动态范围 > 80 dB (typical)
输入与输出通道 Channel 1 or 2
频率范围 20 Hz to 25 MHz
测试点数 10 to 90 points per decade
测试电压幅值 20 mVpp to 5 Vpp into High-Z ;Fixed test amplitude or custom amplitude for each decade
检测结果 Logarithmic overlaid gain and phase plot
手动测量 Two pairs of tracking gain and phase markers
测试绘图 Auto-scaled during test
其他功能
多国语言菜单 可用
操作环境 温度: 0°C to 50°C.在低于 40°C 时相对湿度 ≤ 80%; 在41°C ~ 50°C时≤ 45%
在线帮助 Available
时钟 Time and Date ,Provide the Date/Time for saved data
尺寸 384mm * 208mm * 127.3mm
重量 3kg

点击下载

点击下载

标准附件：

电源线 x1

CD x1  (附有快速操作指南，用户手册、程控手册)

无源电压探棒 x2

GTL-110 信号源测试线(BNC-BNC）x2（仅MDO-2000AG机种配置）



软件下载：

OpenWave软件

USB驱动程序

LabVIEW驱动

MDO-2102A    100MHz  2通道多功能混合域数字示波器（含频谱分析仪功能）

MDO-2202A    200MHz  2通道多功能混合域数字示波器（含频谱分析仪功能）

MDO-2302A    300MHz  2通道多功能混合域数字示波器（含频谱分析仪功能）


MDO-2102AG   100MHz  2通道多功能混合域数字示波器（含频谱分析仪功能，双通道任意波信号发生器，频率响应分析功能FRA）

MDO-2202AG   200MHz  2通道多功能混合域数字示波器（含频谱分析仪功能，双通道任意波信号发生器，频率响应分析功能FRA）

MDO-2302AG   300MHz  2通道多功能混合域数字示波器（含频谱分析仪功能，双通道任意波信号发生器，频率响应分析功能FRA）
