MDO-2000E系列(MDO-2102EG,MDO-2104EG,MDO-2202EG,MDO-2204EG,MDO-2102EX,MDO-2104EX,MDO-2202EX,MDO-2204EX)

  • 200/100MHz 带宽选择(MDO-2000EG/MDO-2000EX)2或4 通道

    200/100/70MHz 带宽选择(MDO-2000EC/MDO-2000ES)2或4 通道

  • 每通道的实时采样率为1GSa/s (2 通道机种)

    最大实时采样率为1GSa/s(4 通道机种)

  • 每通道10M 存储深度和VPO波形显示技术

  • 全系配置频谱分析仪和双通道任意波信号发生器功能

  • 波形更新速率高达600,000 wfms/s

  • 8" WVGA TFT LCD 显示

  • 提供频率响应分析(FRA)功能

  • 提供高通、低通和带通滤波器功能

  • 29,000 个分段存储器和波形搜索功能

  • I2C/SPI/UART/CAN/LIN 串行总线触发和解码功能

  • 网络存储功能;模板(Mask)测试功能

  • 最大 1M FFT 提供更高的频域分辨率测量

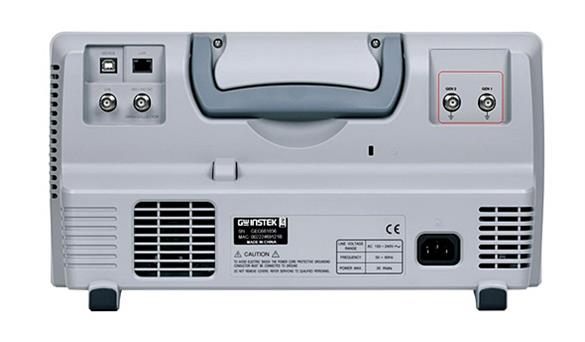

  • MDO-2000E全系配有频谱分析仪和双通道25MHz任意波信号发生器

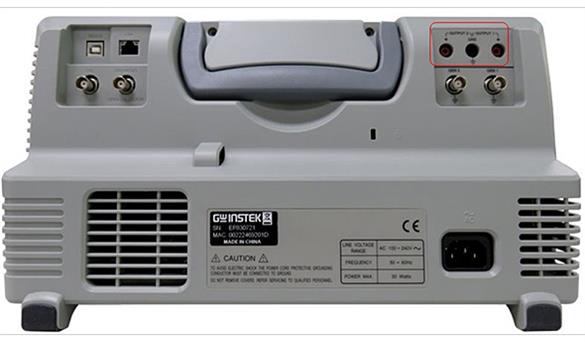

  • MDO-2000EX另配有数字万用表和电源

  • MDO-2000EC另配有逻辑分析仪

  • MDO-2000ES另配有逻辑分析仪、数字万用表和电源

  • 标配USB、LAN接口

  • 查看更多

产品叙述 产品规格 配件 订购信息 下载

      MDO-2000E系列是一款多功能混合域示波器。该系列包括四个型号: MDO-2000EG、MDO-2000EX、MDO-2000EC以及MDO-2000ES。

      MDO-2000EG具有内置频谱分析仪和双通道25MHz任意波发生器;MDO-2000EX具有内置频谱分析仪、双通道25MHz任意波发生器、5000位数字万用表和双通道5V/1A电源;MDO-2000EC具有内置逻辑分析仪、频谱分析仪和双通道25MHz任意波发生器;MDO-2000ES 具有内置逻辑分析仪、频谱分析仪、双通道25MHz任意波发生器、5000位数字万用表和双通道5V/1A电源“六合一”机种全功能示波器

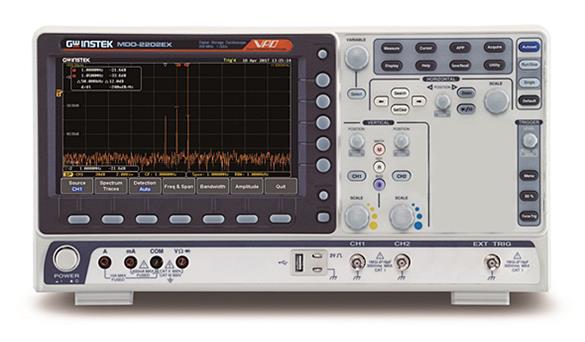

      在操作MDO-2000E的频谱分析仪时, 用户可以根据测试要求输入中心频率、扫宽、起始频率和停止频率, 从而快速,、直观地观察所需的频率范围,使用户体验直实频谱分析仪的用户界面。在观察频域显示时, 工程师可以观察波形特性, 这些波形特性不容易从时域波形中看出,例如波形的谐波成分和调制信号的频率特性。
      常规示波器的 FFT 总是将整个信号带宽计算为采样率 (Fs)的一半。然而, 计算能力不足不能用更多的点进行 FFT计算。由于计算结果的频率分辨率不足, 用户无法得到信号的详细频率信息。而MDO-2000E分析感兴趣的信号谱。与示波器的FFT相比, 使用MDO-2000E系列的工程师可以有效地对频域进行信号测量。
      MDO-2000E的频谱分析仪还包括频谱轨迹设置( 正常、最大保持、最小保特和平均) 用户可以自由选择各种频谱轨迹同时显示。 可以为每个轨迹单独设置检测方法(Sample, +Peak,-Peak 和 Average)此外,用户通过游标(Cursor) 可以手动标记相应的位置以反映频率和幅度,搜索功能也可以应用于对频谱的峰值表。幅度以 dB 显示,标记可以获得测量数据。

MDO-2000E示波器频谱分析仪功能  https://v.youku.com/v_show/id_XNDYxNDE3NTk1Ng==.html

MDO-2000E示波器频率响应分析功能https://v.youku.com/v_show/id_XNDYxNDE3MDI2NA==.html

MDO-2000E频谱测试https://v.youku.com/v_show/id_XNDYyMjAzNDI3Ng==.html

MDO数据记录器https://v.youku.com/v_show/id_XNDYyMjAzNzY4NA==.html

MDO频谱分析仪DEMOhttps://v.youku.com/v_show/id_XNDYyMjAzNDc4NA==.html

MDO数字万用表https://v.youku.com/v_show/id_XNDYyMjAzOTQ4OA==.html

MDO操作视频 https://v.youku.com/v_show/id_XNDg4NDY1MTE2MA==.html



快速选型

型号 带宽 16通道逻辑分析仪 信号发生器 频谱仪 数字万用表 电源 标配接口
MDO-2102EG 100MHz × × × USB/LAN
MDO-2104EG 100MHz × × × USB/LAN
MDO-2202EG 200MHz × × × USB/LAN
MDO-2204EG 200MHz × × × USB/LAN
MDO-2102EX 100MHz × USB/LAN
MDO-2104EX 100MHz × USB/LAN
MDO-2202EX 200MHz × USB/LAN
MDO-2204EX 200MHz × USB/LAN
MDO-2102EC 100MHz × × USB/LAN
MDO-2104EC 100MHz × × USB/LAN
MDO-2202EC 200MHz × × USB/LAN
MDO-2204EC 200MHz × × USB/LAN
MDO-2102ES 100MHz USB/LAN
MDO-2104ES 100MHz USB/LAN
MDO-2202ES 200MHz USB/LAN
MDO-2204ES 200MHz USB/LAN





详细规格
  MDO-2072E(C/S) MDO-2074E(C/S) MDO-2102E(G/X/C/S) MDO-2104E(G/X/C/S) MDO-2202E(G/X/C/S) MDO-2204E(G/X/C/S)
垂直系统
通道 2ch+Ext 4ch 2ch+Ext 4ch 2ch+Ext 4ch
带宽 DC~70MHz(-3dB) DC~70MHz(-3dB) DC~100MHz(-3dB) DC~100MHz(-3dB) DC~200MHz(-3dB) DC~200MHz(-3dB)
上升时间 5ns 5ns 3.5ns 3.5ns 1.75ns 1.75ns
带宽限制 20MHz 20MHz 20MHz 20MHz 20M/100MHz 20M/100MHz
分辨率 8 bit  1mV~10V/div
输入耦合 AC, DC, GND
输入阻抗 约1MΩ// 16pF
DC增益精度 ±(3%)when 2mV/div or greater is selected  ±(5%)when 1mV/div is selected;
极性 Normal & Invert
最大输入电压 300Vrms, CAT I
偏移位置范围 1mV/div ~ 20mV/div : ±0.5V  50mV/div ~ 200mV/div : ±5V  500mV/div ~ 2V/div : ±25V  5V~10V/div : ±250V
波形信号处理  +, -, ×, ÷, FFT, User Defined Expression. FFT:1Mpts  FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman.
触发
触发源 CH1 ,CH2, CH3, CH4, Line, EXT*  *双通道机型
触发模式 自动 (支持Roll模式, 100 ms/div 或更慢), 正常, 单序列
触发类型 边沿,脉冲宽度(毛刺),视频,脉冲电压,上升和下降(斜率),交替,输出,事件延迟(1〜65535事件),延时(持续时间,4nS〜10S),总线
释放范围 4ns~10s
耦合 AC,DC,LFrej. ,HFrej. ,Noiserej.
灵敏度 1div
外部触发
范围 ±15V
灵敏度 DC ~ 100MHz 约. 100mV    100MHz ~ 200MHz 约. 150mV
输入阻抗 1MΩ±3%~16pF
水平
时基范围 1ns/div ~ 100s/div (1-2-5 increments)    ROLL: 100ms/div ~ 100s/div
预触发 最大10 div
后触发 最大2,000,000 div
时基精度 ±50 ppm over any ≥ 1 ms时间间隔
实时采样率 最大.:1GSa/s (4ch 机型)     每通道1GSa/s (2ch 机型)
记录长度 每通道 10M pts
采集模式 正常, 平均, 峰值检测, 单次
峰值侦测 2ns (典型值)
平均值 从2 到 256可选
X-Y 模式
X-轴输入 通道1; 通道3*  *仅四通道机型
Y-轴输入 通道2; 通道4*  *仅四通道机型
相移 ±3° at 100kHz
光标和测量
光标 幅度,时间,门控;单位:秒,Hz(1 / s),相位(度),定量(%)
自动测量 38组:Pk-Pk,最大,最小,幅度,高,低,平均,周期平均值,RMS,周期RMS,面积,周期面积,ROVShoot,FOVShoot,RPREShoot,FPREShoot,频率,周期,上升时间,,宽度,占空比,+脉冲, - 脉冲,+边缘, - 脉冲,%闪烁,闪烁Idx,FRR,FRF,FFR,FFF,LRR,LRF,LFR,LFF,相位
控制面板功能
自动计数器 6 位,范围从最小2Hz到额定带宽
自动设置 单按钮,自动设置垂直,水平和触发系统的所有通道,具有撤消自动设置
保存设置 20 套
保存波形 24 套
显示
TFT LCD 类型 8" TFT LCD WVGA 彩色显示
显示分辨率 800 水平× 480 垂直像素(WVGA)
插值 Sin(x)/x
波形显示 点,向量,可变持久性(16ms〜4s),无限持续性
波形更新率 每秒最大600,000 波形
显示刻度 8 x 10 divisions
显示模式 YT ;XY
接口
USB 端口 USB 2.0 高速主机端口X1, USB 2.0高速设备端口 X1
以太网(LAN)端口 RJ-45 连接器, 10/100Mbps with HP Auto-MDIX
Go-NoGo BNC 5V Max/10mA TTL 集电极开路输出
Kensington Style Lock 后面板安全插槽连接到 standard Kensington-style lock.
频谱分析仪规格
频率范围 DC~500MHz (Max. ,Max.bandwidth~500MHz uncalibrated)
扫宽 1kHz~500MHz(Max.)
分辨率带宽 1Hz ~ 500kHz(Max.)
参考级别  -50 dBm to +40dBm in steps of 5dBm
垂直单位 dBV RMS; Linear RMS; dBm
垂直位置  -12divs to +12divs
垂直刻度 1dB/div to 20dB/div in a 1-2-5 Sequence
显示平均噪音水平 1V/div < -50dBm, Avg : 16  100mV/div < -70dBm, Avg : 16  10mV/div < -90dBm, Avg : 16
Spurious response 2nd 谐波失真< 40dBc3rd 谐波失真< 45dBc
频域跟踪类型 Normal ; Max Hold ; Min Hold ; Average (2 ~ 256)
检测方法 Sample ; +Peak ; -Peak ; Average
FFT Windows FFT Factor :Hanning 1.44Rectangular 0.89Hamming 1.30Blackman 1.68
任意信号发生器(AWG)规格
通道 2
采样率 200 Msa/s
垂直分辨率 14 bits
最大频率 25 MHz
波形 Sine, Square, Pulse, Ramp, DC, Noise, Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac
输出范围 20 mVpp to 5 Vpp, HighZ;10 mVpp to 2.5 Vpp, 50 Ω
输出分辨率 1mV
输出精度 2% (1 kHz)
偏移范围 ±2.5 V, HighZ;±1.25 V, 50 Ω
偏移分辨率 1mV
Sine
频率范围 100mHz to 25MHz
平整度 ±0.5 dB( relative to 1kHz)
谐波失真 -40 dBc
失真 (非谐波) -40 dBc
总谐波失真 1%
S/N Ratio 40 dB
Square/Pulse
频率范围 100 mHz to 15MHz
上升/下降时间 <15ns
过激 <3%
占空比 方波:50%;脉冲波:0.4%~99.6%
最小脉冲宽度 30 ns
抖动 500 ps
Ramp
频率范围 100mHz~1MHz
线性度 1%
对称性 0 to 100%
数字万用表(DMM)规格 (仅MDO-2000EX/MDO-2000ES机种 )
DIGIT LEVEL   5,000 counts  CAT II 600Vrms, CAT III 300Vrms
DC 电压 50mV, 500mV, 5V, 50V, 500V,  1000V  6 ranges
 精度 50mV, 500mV, 5V, 50V, 500V, 1000V ±(0.1% reading + 5 digits)
输入阻抗 10MΩ
DC 电流  50mA, 500mA,  10A   3 ranges
 精度 50mA - 500mA  ±(0.5% reading + 0.05mA)10A  ±(0.5% reading + 50mA)
 AC 电压  50mV, 500mV, 5V, 50V, 700V  5 ranges
 精度  50mV, 500mV, 5V, 50V, 700V ±(1.5%  reading + 15 digits) at 50Hz-1kHz* Amplitude greater than 0.2% of the full scale reading.
 AC 电流 50mA, 500mA, 10A 3 ranges
 精度  50mA, 500mA, ±(1.5% reading + 0.05mA)  at 50Hz-1kHz  10A ±(3% reading + 50mA)  at 50Hz-1kHz * Measure range: >10mA
电阻 500Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ, 5 ranges
 精度 500Ω, 5kΩ, 50kΩ, 500kΩ ±(0.3%  reading + 3 digits)  5MΩ ±(0.5%  reading + 5 digits)
电源规格(仅MDO-2000EX/MDO-2000ES机种 )
输出通道 CH1 & CH2
输出电压范围 1.0V~5.0V
输出电流(最大.) 1A
电压 Step 0.1V 可连续调节
输出电压精度 ±3%
纹波和噪声 50mVrms
逻辑分析仪规格 (仅MDO-2000EC/MDO-2000ES机种 )
取样率 每通道 1GSa/s
存储器深度 每通道10M pts (max)
输入通道 16 Digital (D15 - D0)
触发类型 Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART(RS232/422/485), CAN, LIN), Parallel Bus
临界值分组 D0~D3, D4~D7,D8~D11 ,D12~D15 Thresholds
临界值选择 TTL, CMOS(5V,3.3V,2.5V), ECL, PECL,0V ,User Defined
使用者定义的临界值范围 ±5V
最大输入电压 ±40 V
最小驱动电压 ±250 mV
垂直分辨率 1 bit
其他功能
多国语言菜单 可用
操作环境     温度: 0°C to 50°C.在低于 40°C 时相对湿度 ≤ 80%; 在41°C ~ 50°C时≤ 45% 41°C ~ 50°C.
在线帮助 Available
时钟 Time and Date ,Provide the Date/Time for saved data
尺寸 384mmX208mmX127.3mm
重量 3kg

点击下载

标配
电源线, 校准证书,
CD-ROM (快速入门指南,使用手册, 编程手册)
无源探棒 (每个通道一个探棒)
GTL-110  BNC-BNC 线*2
GTL-105A鳄鱼夹测试线(仅 MDO-2000EX/MDO-2000ES有)
GTL-207香蕉插头测试线(仅MDO-2000EX/MDO-2000ES有)


MDO-2204EG  200MHz ,4-通道, 数字存储示波器,频谱分析仪 ,双通道25MHz AWG

MDO-2104EG 100MHz , 4-通道, 数字存储示波器,频谱分析仪 ,双通道25MHz AWG

MDO-2202EG  200MHz ,2-通道, 数字存储示波器,频谱分析仪 ,双通道25MHz AWG

MDO-2102EG  100MHz , 2-通道, 数字存储示波器,频谱分析仪 ,双通道25MHz AWG


MDO-2204EX  200MHz ,4-通道, 数字存储示波器,频谱分析仪 ,双通道25MHz AWG,5,000计数DMM 和电源

MDO-2104EX  100MHz , 4-通道, 数字存储示波器,频谱分析仪 ,双通道25MHz AWG,5,000计数 DMM和电源

MDO-2202EX  200MHz ,2-通道, 数字存储示波器,频谱分析仪 ,双通道25MHz AWG,5,000计数DMM和电源

MDO-2102EX  100MHz , 2-通道, 数字存储示波器,频谱分析仪 ,双通道25MHz AWG,5,000计数 DMM和电源


MDO-2204EC  200MHz ,4-通道, 数字存储示波器,16ch逻辑分析仪,频谱分析仪 ,双通道25MHz AWG

MDO-2104EC 100MHz , 4-通道, 数字存储示波器,16ch逻辑分析仪,频谱分析仪 ,双通道25MHz AWG

MDO-2074EC 70MHz , 4-通道, 数字存储示波器,16ch逻辑分析仪,频谱分析仪 ,双通道25MHz AWG

MDO-2202EC  200MHz ,2-通道, 数字存储示波器,16ch逻辑分析仪,频谱分析仪 ,双通道25MHz AWG

MDO-2102EC 100MHz , 2-通道, 数字存储示波器,16ch逻辑分析仪,频谱分析仪 ,双通道25MHz AWG

MDO-2072EC 70MHz , 2-通道, 数字存储示波器,16ch逻辑分析仪,频谱分析仪 ,双通道25MHz AWG


MDO-2204ES  200MHz ,4-通道, 数字存储示波器,16ch逻辑分析仪,频谱分析仪 ,双通道25MHz AWG,5,000计数DMM 和电源

MDO-2104ES  100MHz ,4-通道, 数字存储示波器,16ch逻辑分析仪,频谱分析仪 ,双通道25MHz AWG,5,000计数DMM 和电源

MDO-2074ES  70MHz ,4-通道, 数字存储示波器,16ch逻辑分析仪,频谱分析仪 ,双通道25MHz AWG,5,000计数DMM 和电源

MDO-2202ES  200MHz ,2-通道, 数字存储示波器,16ch逻辑分析仪,频谱分析仪 ,双通道25MHz AWG,5,000计数DMM 和电源

MDO-2202ES  200MHz ,2-通道, 数字存储示波器,16ch逻辑分析仪,频谱分析仪 ,双通道25MHz AWG,5,000计数DMM 和电源

MDO-2072ES  70MHz ,2-通道, 数字存储示波器,16ch逻辑分析仪,频谱分析仪 ,双通道25MHz AWG,5,000计数DMM 和电源
