GPP-系列（线性）(GPP-1326,GPP-2323,GPP-3060,GPP-6030,GPP-3650,GPP-3323,GPP-4323)

  • 4.3" TFT LCD 显示屏

  • 支持设定值、测量值及输出波形显示

  • 负载功能(CC/CV/CR 模式)

  • 设定分辨率:1mV/ 0.1mA；回读分辨率:0.1mV/0.1mA

  • 低涟波噪声: ≤350uVrms/ ≤2mArms

  • 瞬态响应时间: ≤50uS

  • 具有硬件实现过压保护/过流保护/过温保护

  • 延时功能/输出监测功能/输出记录器功能

  • 序列式输出功能，内置8种常用波形

  • GPP-三通道机型支持USB(Type A)端子输出

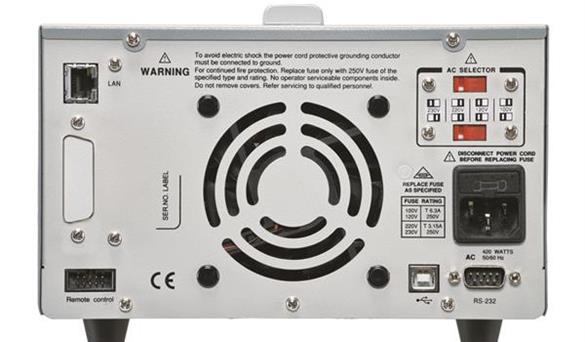

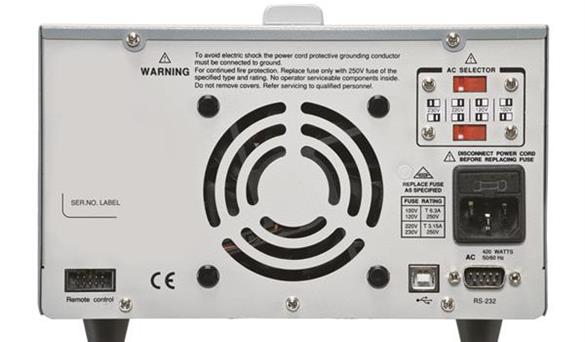

  • 标配：RS-232、USB、Ext I/O ； 选配： LAN、GPIB+LAN

  • 兼容GPD-X303S系列直流电源的指令

    • 查看更多

产品叙述 产品规格 配件 订购信息 下载

      GPP- 系列多通道可编程直流电源，输出功率高达385W，共包含六款机型:分别是单通道输出的GPP-1326,  双通道输出的GPP-2323, 三通道输出的GPP-3323、GPP-3060、GPP-6030、GPP-3650和四通道输出的GPP-4323。此系列不仅提供各通道独立输出开关，并提供1mV/0.1mA设定分辨率、低涟波噪声特性 ≦350uVrms/≦2mArms及 ≦50uS输出瞬态回复能力。

      CH1和CH2的串联与并联使用，GPP-的Tracking Function采用内部线路将输出端自动切换成串联或并联输出，无需额外的外部配线，提供用户不仅是操作程序上的便利，而且可以提供更稳定的输出；它厂Tracking Function设计，串联或并联的输出还需要额外的外部配线连接，然而过长、过细或不一致的外部配线都有可能造成不精确的电压或电流输出。

     GPP系列提供最多7 种显示模式(不同机型有差别)，包含单一通道或多通道的设定值、测量值及波形显示。利用GPP系列的输出监测功能(Monitor)，可以让用户依据需求设定测试条件，于量测过程中产生警报或停止输出，中止量测并保护客户的待测物；应用输出记录功能可以记录GPP系列的输出电压、电流存成(*.REC) 或(*.CSV)档案，供用户汇入PC软体作图形分析或自行载入到Excel做分析。

      GPP-的CH1/CH2设计有负载（Load）功能，单一台电源可以满足基本电池充放电测试，通道1(Ch1)及通道2(Ch2)不仅可以提供电源输出，而且内建定电压拉载(CV)、定电流拉载(CC)及最大1KΩ定电阻拉载(CR)功能，所以用户无需另外使用电子负载进行放电测试。

      GPP系列的通道1(Ch1)和通道2(Ch2)提供序列式输出功能(Sequence)，此功能不仅可以让用户自行编辑电源输出波形，也可以让用户设定序列式的定电压(CV)或定电流(CC)拉载功能。例如序列式电源输出或者动态负载的模拟测试。为了简化波形编辑，GPP系列序列式输出功能，在Templet  waveform内建8种常见的波形，包含Sine, Pulse, Ramp, Stair Up, Stair Dn, Stair UpDn, Exp Rise, Exp Fall波形供用户直接调用输出。

      完善的保护功能OVP/OCP/OPP/OTP，其中OVP/OCP/OTP的功能保护机制采用硬体线路实现，与采用软体实现保护的竞争者相比，有反应时间快的优点。OVP/OCP功能可以让用户依据待测物条件，设定保护动作点（除GPP-3323的CH3）。OPP只在负载功能工作时激活。Delay Function则可以控制通道1(Ch1)或通道2(Ch2)电源输出期间或不输出期间的时间长短。

      此外，Trigger In/ Trigger Out功能可以同步外部装置；GPP-3323/3060/6030通道3(Ch3)增加3A USB(Type A)输出端子，可以做USB充电测试；智能温控风扇可以依据功率器件的温度，调整转速，降低不必要的噪音。输出值设定及Sequence/Delay/Recorder功能分别提供10组存储(memory)供使用，且可利用U盘载入/储存。GPP系列除了标配有RS-232C及USB远程接口外，还有可选配的LAN或LAN+GPIB接口，方便于不同的用户需求。指令上符合SCPI的要求，且可兼容GPD-x303S系列直流电源的指令。

GPP数据记录功能操作演示https://v.youku.com/v_show/id_XNDYyMTc4ODk0MA==.html

GPP负载功能演示操作https://v.youku.com/v_show/id_XNDYyMTc4ODkzNg==.html

GPP序列存储功能https://v.youku.com/v_show/id_XNDYyMTc5MDY2NA==.html

GPP序列调出功能https://v.youku.com/v_show/id_XNDYyMTc5MDY2MA==.html

GPP中文显示设置https://v.youku.com/v_show/id_XNDYyMTc5MTE4OA==.html

GPP操作视频https://v.youku.com/v_show/id_XNDg4NDY0MzUyMA==.html



快速选型

型号 最大电流 最大电压 通道数 备注 标配接口

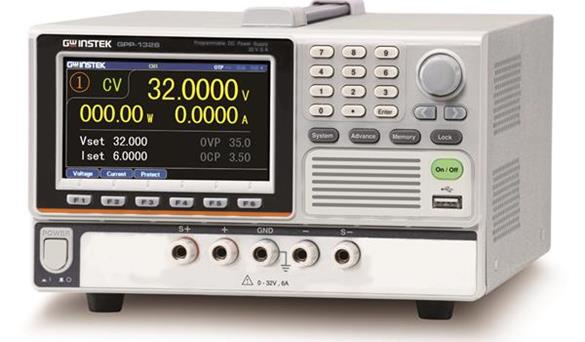

GPP-1326 6A 32V 1 32V/6A USB/RS232/I/O

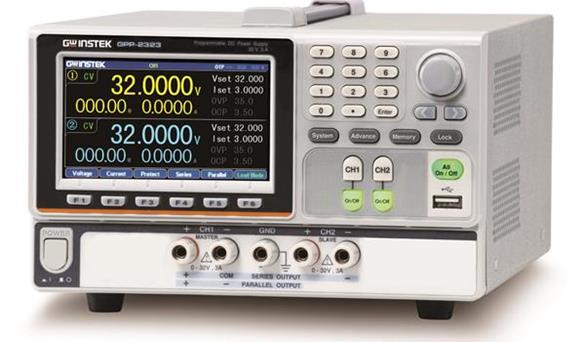

GPP-2323 3A 32V 2 32V/3A,32V/3A USB/RS232/I/O
GPP-3060 6A 30V 3 30V/6A,30V/6A,5V/5A USB/RS232/I/O
GPP-6030 3A 60V 3 60V/3A,60V/3A,5V/5A USB/RS232/I/O

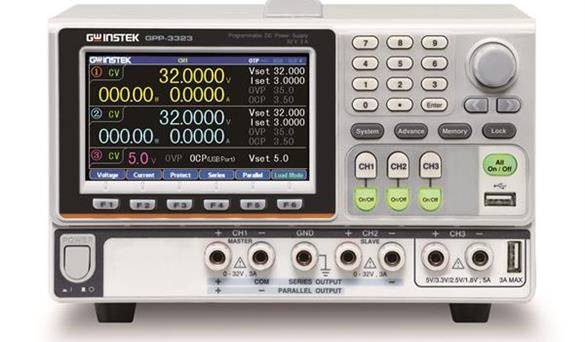

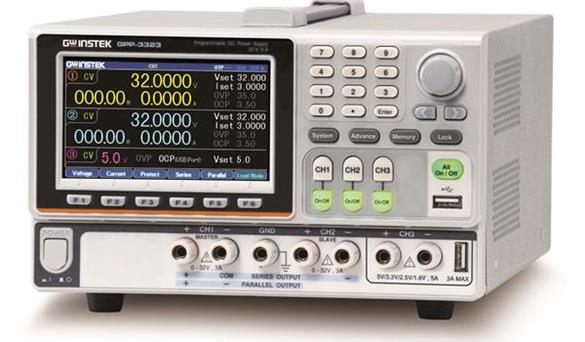

GPP-3323 5A 32V 3 32V/3A,32V/3A,5V/5A USB/RS232/I/O

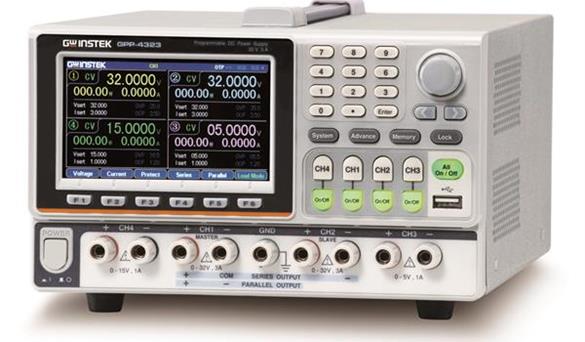

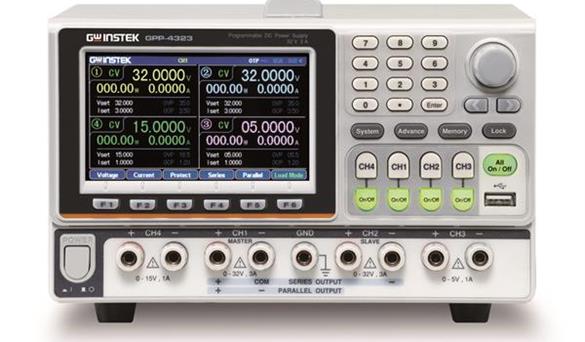

GPP-4323 3A 32V 4 32V/3A,32V/3A,5V/1A,15V/1A USB/RS232/I/O
GPP-3650 5A 36V 3 36V/5A,36V/5A,5V/5A USB/RS232/I/O





详细规格
　 GPP-3060 GPP-6030
输出模式 通道 CH1 CH2 CH3 CH1 CH2 CH3
电压 0~30V 0~30V 1.8/2.5/3.3/5.0V 0~60V 0~60V 1.8/2.5/3.3/5.0V
电流 0~6A 0~6A 5A 0~3A 0~3A 5A
Tracking 串联电压 0~60V ---- 0~120V ----
Tracking 并联电流 0~12A 0~6A
恒压操作 线性调节 ≤0.01%+3mV
负载调节 ≤0.01%+5mV (额定电流≤10A)
纹波 & 噪声
(5Hz - 1MHz)		 ≤1mVrms
恢复时间 ≤100μs（50%负载变动，最小负载0.5A）
恒流操作 线性调节 ≤0.01%+3mA
负载调节 ≤0.01%+3mA
纹波 & 噪声 ≤2mArms
编程分辨率 编程电压分辨率 1mV  2mV
编程电流分辨率 0.2mA  0.1mA
Tracking操作
(CH1,CH2)		 Tracking 误差 主机≤ 0.1% +10mV
(空载 , 带载加载调节≤100mV)		 主机≤ 0.2% +20mV
(空载 , 带载加载调节≤100mV)
并联调节 线性:≤ 0.01% + 3mV
负载:≤ 0.01% + 5mV (额定电流 ≤ 10A) ;≤ 0.02% + 5mV (额定电流 > 10A)
串联调节 线性:≤ 0.01% + 5mV；负载:≤ 200mV
纹波 & 噪声
(5Hz - 1MHz)		 ≤2mVrms,5Hz~1MHz
CH3 操作 输出电压 1.8V/2.5V/3.3V/5.0V, ±5%
输出电流 5A
线性调节 ≤3mV
负载调节 ≤5mV
纹波 & 噪声 2mVrms(5Hz~1MHz)
瞬态恢复时间 ≤100us
USB端口输出 1.8V/2.5V/3.3V/5.0V, ±0.35V, 3A
Meter  电压分辨率 0.1mV - 0.1mV -
电流分辨率 0.1mA 　 0.1mA 　
设置精度 ≤±(0.03% + 10mV) - ≤±(0.03% + 10mV) -
≤±(0.30% + 10mA) - ≤±(0.30% + 10mA) -
回读精度 ≤±(0.03% + 10mV) - ≤±(0.03% + 10mV) -
≤±(0.30% + 10mA) - ≤±(0.30% + 10mA) -
DC负载特性 通道 2 　 2 　
显示功率 0~50.00W 　 0~50.00W 　
显示电压 1~32.00V 　 1~62.00V 　
显示电流 0~6.200A 　 0~3.200A 　
CV 模式范围 1.500V ~ 32.00V 　 1.500V ~ 62.00V 　
分辨率 10mV 　 10mV 　
设定精度 ≤0.1%+30mV 　 ≤0.1%+30mV 　
读取精度 ≤0.1%+30mV 　 ≤0.1%+30mV 　
CC 模式范围 0 ~ 3.200A 　 0 ~ 3.200A 　
分辨率 1mA 　 1mA 　
设定精度 ≤0.3%+10mA 　 ≤0.3%+10mA 　
读取精度 ≤0.3%+10mA 　 ≤0.3%+10mA 　
CR 模式范围 1 ~ 1K Ω 　 1 ~ 1K Ω 　
  分辨率 1 Ω 　 1 Ω 　
设定精度 ≤±(3%+1 Ω) 电压≥ 　 ≤±(3%+1 Ω) (电压≥ 　
读取精度 0.1V, 电流≥0.1A) 　 0.1V, 电流≥0.1A) 　
隔离 机架和端子 ≥20MΩ (DC 500V)
机架和AC电源线 ≥30MΩ (DC 500V)
环境条件 操作温度 0~40℃
存储温度 -10~70℃
操作湿度 ≤80% RH
存储湿度 ≤70% RH
其他 电源 AC100V/120V/220V/ 230V±10%, 50/60Hz
尺寸& 重量 213(W)x 145(H) x 362(D) mm ; 约 10kg





详细规格
  GPP-4323 GPP-3323 GPP-2323 GPP-1326
输出模式 通道 CH1 CH2 CH3 CH4 CH1 CH2 CH3 CH1 CH2 CH1
电压 0~32V 0~32V 0~5V 0~15V 0~32V 0~32V 1.8/2.5/3.3/5.0V 0~32V 0~32V 0~32V
电流 0~3A 0~3A 0~1A 0~1A 0~3A 0~3A 5A 0~3A 0~3A 0~6A
Tracking 串联电压 0~64V ---- 0~64V ---- 0~64V ----
Tracking 并联电流 0~6A 0~6A 0~6A
恒压操作 线性调整率 ≤0.01%+3mV
负载调整率 ≦0.01%+3mV(rating current≤3A)≦0.02%+5mV(rating current > 3A)
纹波 & 噪声(5Hz - 1MHz) ≤350μVrms/2mVpp ≤1mVrms ≤350μVrms/2mVpp ≤2mVrms ≤350μVrms/2mVpp ≤500μVrms/6mVpp
恢复时间 ≦50μs ≤50μs ≤50μs ≤100μs
恒流操作 线性调整率 ≦0.2%+3mA
负载调整率 ≦0.2%+3mA
纹波 & 噪声 ≦2mArms ≤2mArms ≤2mArms ≤4mArms
编程分辨率 编程电压分辨率 1mV 1mV - 1mV 1mV
编程电流分辨率 0.1mA 0.1mA - 0.1mA 0.2mA

Tracking操作

(CH1,CH2)

 Tracking 误差 主机≦0.1%+10mV of Master(0~32V) ，空载 ，带载加载调节≦100mV)
并联调整率 线性: ≦0.01%+3mV负载:≦0.01%+3mV(额定电流≦3A)  ≦0.02%+5mV(额定电流＞3A)
串联调整率 线性: ≦0.01%+5mV负载:≦100mV
纹波 & 噪声(5Hz - 1MHz) ≤1mVrms

CH3 Operation for (3323)

 输出电压  1.8V/2.5V/3.3V/5.0V, ±5%
输出电流 5A
线性调整率 ≦3mV
负载调整率 ≦5mV
纹波 & 噪声 2mVrms(5Hz~1MHz)
瞬态恢复时间 100us
USB 端口输出 1.8V/2.5V/3.3V/5.0V, ±0.35V, 3A
Meter 电压分辨率 0.1mV 0.1mV - 0.1mV 0.1mV
电流分辨率 ≤±(0.03% + 10mV)≤±(0.30% + 10mA) ≤±(0.03% + 10mV)≤±(0.30% + 10mA) ≤±(0.03% + 10mV)≤±(0.30% + 10mA) ≤±(0.03% + 10mV)≤±(0.30% + 10mA)
设置/回读 精度 ≤±(0.03% + 10mV)≤±(0.30% + 10mA) ≤±(0.03% + 10mV)≤±(0.30% + 10mA) ≤±(0.03% + 10mV)≤±(0.30% + 10mA) ≤±(0.03% + 10mV)≤±(0.30% + 10mA)
DC 负载特性 通道 2 - 2 - 2 1
显示功率 50.00W 50.00W 50.00W 100.00W
显示电压 0~33.00V 0~33.00V 0~33.00V 0~33.00V
显示电流 0~3.200A 0~3.200A 0~3.200A 0~ 6.200A
CV 模式范围 1.500V ~ 33.00V 1.500V ~ 33.00V 1.500V ~ 33.00V 1.500V~33.00V
 分辨率 10mV 10mV 10mV 10mV
设置精度 ≦0.1%+30mV ≦0.1%+30mV ≦0.1%+30mV ≦0.1%+30mV
回读精度 ≦0.1%+30mV ≦0.1%+30mV ≦0.1%+30mV ≦0.1%+30mV
CC 模式范围 0 ~ 3.200A 0 ~ 3.200A 0 ~ 3.200A 0~ 6.200A
分辨率 1mA 1mA 1mA 1mA
设置精度 ≦0.3%+10mA ≦0.3%+10mA ≦0.3%+10mA ≦0.3%+10mA
回读精度 ≦0.3%+10mA ≦0.3%+10mA ≦0.3%+10mA ≦0.3%+10mA
CR 模式范围 1 ~ 1K ohm 1 ~ 1K ohm 1 ~ 1K ohm 1 ~ 1K ohm
分辨率 1 ohm 1 ohm 1 ohm 1 ohm
设置精度 ≦0.3%+1 ohm(Voltage≧ ≦0.3%+1 ohm(Voltage≧ ≦0.3%+1 ohm(Voltage≧ ≦0.3%+1 ohm(Voltage≧
回读精度 0.1V, and current≧0.1A) 0.1V, and current≧0.1A) 0.1V, and current≧0.1A) 0.1V, and current≧0.1A)
隔离 机架和端子 ≥20MΩ (DC 500V)
机架和 AC电源线 ≥30MΩ (DC 500V)
环境条件 操作温度 0~40℃
存储温度 -10~70℃
操作湿度 ≦80% RH
存储湿度 ≦70% RH
其他 电源 AC100V/120V/220V±10%; 230V(+10%~-6%); 50/60Hz
尺寸 & 重量 213(W)x 145(H) x 312(D) mm ; 约7.5kg



点击下载

点击下载

标配：

使用手册X1、电源线X1

测试线GPP-1326:GTL-104Ax1, GTL-105Ax1

          GPP-2323:GTL-104Ax2

          GPP-3060:GTL-104Ax3

          GPP-6030:GTL-104Ax3

          GPP-3650:GTL-104Ax3

          GPP-3323:GTL-104Ax3

          GPP-4323:GTL-104Ax2, GTL-105Ax2

选购：

GTL-246    USB线



GPP-1326 (32V/ 6A) 单通道直流电源

GPP-2323 (32V/3A *2) 双通道直流电源

GPP-3060 (30V/6A*2; 1.8V / 2.5V / 3.3V / 5V/5A*1) 三通道直流电源

GPP-3650 (36V/5A*2; 1.8V / 2.5V / 3.3V / 5V/5A*1) 三通道直流电源

GPP-6030 (60V/3A*2; 1.8V / 2.5V / 3.3V / 5V/5A*1) 三通道直流电源

GPP-3323 (32V/3A*2; 1.8V / 2.5V / 3.3V / 5V/5A*1) 三通道直流电源

GPP-4323 (32V/3A*2; 5V/1A; 15V/1A)  四通道直流电源


GPP-1326（LAN） (32V/ 6A) 单通道直流电源（LAN）

GPP-2323 (LAN)(32V/3A *2) 双通道直流电源（LAN）

GPP-3060(LAN) (30V/6A*2; 1.8V/2.5V /3.3V/5V/5A*1) 三通道直流电源（LAN）

GPP-3650(LAN) (36V/5A*2; 1.8V / 2.5V / 3.3V / 5V/5A*1) 三通道直流电源（LAN）

GPP-6030(LAN) (60V/3A*2; 1.8V/2.5V /3.3V/5V/5A*1) 三通道直流电源（LAN）

GPP-3323(LAN) (32V/3A*2; 1.8V/2.5V /3.3V/5V/5A*1) 三通道直流电源（LAN）

GPP-4323 (LAN)(32V/3A*2; 5V/1A; 15V/1A) 四通道直流电源（LAN）


GPP-1326 (GPIB/LAN)(32V/ 6A) 单通道直流电源(GPIB/LAN)

GPP-2323 (GPIB/LAN)(32V/3A *2) 双通道直流电源(GPIB/LAN)

GPP-3060 (GPIB/LAN)(30V/6A*2; 1.8V/2.5V/3.3V/5V/5A*1) 三通道直流电源(GPIB/LAN)

GPP-3650 (GPIB/LAN)(36V/5A*2; 1.8V / 2.5V / 3.3V / 5V/5A*1) 三通道直流电源(GPIB/LAN)

GPP-6030 (GPIB/LAN)(60V/3A*2; 1.8V/2.5V/3.3V/5V/5A*1) 三通道直流电源(GPIB/LAN)

GPP-3323 (GPIB/LAN)(32V/3A*2; 1.8V/2.5V/3.3V/5V/5A*1) 三通道直流电源(GPIB/LAN)
GPP-4323  (GPIB/LAN) (32V/3A*2; 5V/1A; 15V/1A) 四通道直流电源(GPIB/LAN)
