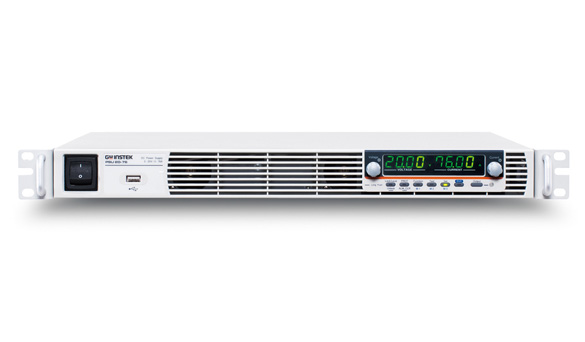

PSU系列（开关式）(PSU 6-200,PSU 8-180,PSU 12.5-120,PSU 15-100,PSU 20-76,PSU 30-50,PSU 40-38,PSU 50-30,PSU )

  • 额定电压输出 : 6V / 8V / 12.5V / 15V / 20V / 30V / 40V / 50V / 60V/ 80V / 100V/ 150V/ 300V/ 400V/ 600V

  • 额定功率输出：1200W ~ 1560W

  • C.V/ C.C 优先模式，电压/电流上升下降时间可调

  • 串联/ 并联扩充能力：同型号串联最多2台(限定300V以下机种)，同型号并联最多4台

  • 1U高及19”标准机架设计，3组预设功能

  • 保护功能: OVP, OCP, OHP,UVL, AC Fail, FAN Fail

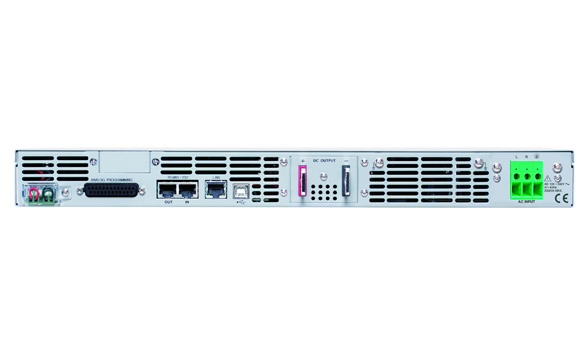

  • 标配: USB, LAN, RS-232C, RS-485, 模拟控制接口

  • 选配: GPIB、隔离式模拟接口（电压控制型）、隔离式模拟接口（电流控制型）

    • 查看更多

产品叙述 产品规格 配件 订购信息 下载

固纬PSU-系列是一款高功率密度设计的直流电源,高度为1U兼容于19"标准机架,适用于测试系统建置或系统整合商，弹性地选择并整合到已有的测试系统。PSU-系列具有优越的电压电流控制功能，共包含十五款机型，输出电压/电流分别从6V/200A到600V/2.6A，适用不同的测试环境及待测物，包括电子元件测试、微电阻、继电器和Shunt电阻、12V/24V/48V电池仿真、车用电子装置测试。
PSU-高压系列适用于DC/DC转换器的一次侧输入，也适用于伺服马达(ServoMotor)生产应用。PSU也常被整合至零组件测量系统中，如电容老化检测设备，600V直流偏压应用;二极管老化测试设备;半导体生产设备;车用电子，8缸汽油发动机或12缸柴油发动机的ECU测试等。
利用同型号PSU机种进行串并联的组合，可增加总输出功率、总电流或总电压，此涵盖更宽的电压、电流输出可充分满足各种不同的测量电压或电流需求。PSU-系列是一个单一的输出功率从1200W到1560W的可编程直流电源，而PSU-系列提供⒉组串联连接模式(限定300V以下机种)或4组的并联连接模式，因此本系列机种在串联后的最高电压为600V;在并联后的最大电流为800A及最大输出功率为6.24kW。
PSU-系列是一个可设定的定电流(CC)优先或定电压(CV)优先的电源。PSU-系列电源，在定电压或定电流的模式下，其输出的电压或电流的斜率可按使用者的测试需求进行调整。斜率设置区分为高速优先或斜率优先两种。高速优先斜率设置为定电流(CC)或定电压(CV)模式的电流或电压变化以最高速进行。斜率优先模式为定电流(CC)或定电压(CV)模式下允许用户可调整斜率，可通过此功能进行上升斜率或下降斜率的调整控制。斜率优先模式适用于马达测试时，调整输出电压上升时间，抑制启动瞬间的浪涌电流，保护待测物。
PSU也提供USB,LAN,RS-232C,RS-485,模拟控制接口及选配的CPIB、隔离模拟接口（电压控制型)、隔离模拟接口(电流控制型)，是业界中接口支持最齐全的1U电源。通过PSU多点连接模式在使用LAN、USB 及GPIB远程程控及slave扩充时，无需另外使用switch/Hub、GPIBcable。可帮助客户于LAN、USB通讯时，无需另外购买连接slave装置用的扩充装置。
PSU-系列提供用户弹性的设定High/LowLevel或是1~60ms脉冲宽度的Triggerinput或Triggeroutput信号。Triggerinput可以控制PSU依据设定来输出或者加载默认的电压电流及内存参数。相对也可以在PSU输出时或加载默认的电压电流及内存参数时，从PSU产生对应的Triggeroutput信号。






快速选型

型号 电流 电压 功率 功能 标配接口
PSU 6-200 200A 6V 1200W 开关 USB/RS232/LAN
PSU 8-180 180A 8V 1440W 开关 USB/RS232/LAN
PSU 12.5-120 120A 12.5V 1500W 开关 USB/RS232/LAN
PSU 15-100 100A 15V 1500W 开关 USB/RS232/LAN
PSU 20-76 76A 20V 1520W 开关 USB/RS232/LAN
PSU 30-50 50A 30V 1500W 开关 USB/RS232/LAN
PSU 40-38 38A 40V 1520W 开关 USB/RS232/LAN
PSU 50-30 30A 50V 1500W 开关 USB/RS232/LAN
PSU 60-25 25A 60V 1500W 开关 USB/RS232/LAN
PSU 80-19 19A 80V 1520W 开关 USB/RS232/LAN
PSU 100-15 15A 100V 1500W 开关 USB/RS232/LAN
PSU 150-10 10A 150V 1500W 开关 USB/RS232/LAN
PSU 300-5 5A 300V 1500W 开关 USB/RS232/LAN
PSU 400-3.8 3.8A 400V 1520W 开关 USB/RS232/LAN
PSU 600-2.6 2.6A 600V 1560W 开关 USB/RS232/LAN





详细规格
　 PSU-LV
型号 PSU  6-200 8-180 12.5-120 15-100 20-76 30-50 40-38 50-30
额定输出电压 V 6 8 12.5 15 20 30 40 50
额定输出电流 A 200 180 120 100 76 50 38 30
额定输出功率 W 1200 1440 1500 1500 1520 1500 1520 1500
定电压模式
电源调节率 mV 2.6 2.8 3.25 3.5 4 5 6 7
负载调节率  mV 2.6 2.8 3.25 3.5 4 5 6 7
输出涟波及杂讯p-p  mV 60 60 60 60 60 60 60 60
输出涟波及杂讯r.m.s.  mV 8 8 8 8 8 8 8 8
温度系数 　  100ppm/℃ 额定输出电压，为经过30分钟的预热
侦测补偿电压 (single wire) V 1 1 1 1 1 1.5 2 2
上升时间 Rated load ms 80 80 80 80 80 80 80 80
上升时间 No load ms 80 80 80 80 80 80 80 80
下降时间Rated load ms 10 50 50 50 50 80 80 80
下降时间No load ms 500 600 700 700 800 900 1000 1100
负载变动回复时间  ms 1.5 1.5 1 1 1 1 1 1
定电流模式
电源调节率 mA 22 20 14 12 9.6 7 5.8 5
负载调节率 mA 45 41 29 25 20.2 15 12.6 11
输出涟波及杂讯r.m.s. mA 400 360 240 200 152 125 95 85
温度系数 　  100ppm/℃ 额定输出电压，为经过30分钟的预热
保护功能
过电压保护 (OVP)设定范围 V 0.6-6.6 0.8-8.8 1.25-13.75 1.5-16.5 2.0-22.0 3.0-33.0 4.0-44.0 5.0-55.0
过电压保护 (OVP)设定精度 mV 60 80 125 150 200 300 400 500
过电流保护 (OCP)设定范围 A 5-220 5-198 5-132 5-110 5-83.6 5-55 3.8-41.8 3.0-33
过电流保护 (OCP)设定精度 mA 4000 3600 2400 2000 1520 1000 760 600
界面相容性
USB 类型A:主机，类型B：装置，速度：1.1/2.0，USB类别：CDC（通讯设备类）
LAN MAC地址，DNS IP地址，用户密码，网关IP地址，仪器IP地址，子网掩码
RS-232 / RS-485 符合EIA232D / EIA485 规格
GPIB (Factory Option)  SCPI - 1993, 符合IEEE 488.2 标准的接口
一般
重量 主机本体小于 8.7kg
尺寸 423mm×43.6mm×447.2mm(WxHxD)
散热 内部风扇强制风冷
电磁相容性 符合欧洲EMC 指令 89/336/EEC，用于A类测试和测量产品
安全性 符合欧洲低压指令73/23/EEC，并带有CE标志
耐压 输入至接地 : 1500Vac / 1min;输入至输出 : 3000Vac / 1min;Vout≦150V;输出至接地 : 1000Vdc / 1min;150<Vout≦600;输出至接地 : 1500Vdc / 1min
绝缘阻抗 输出至接地；输入至接地 ；输入至输出: 100MΩ 或更大 (DC 1000V)





详细规格
　 PSU-LV PSU-HV
型号 PSU 60-25 80-19 100-15 150-10 300-5 400-3.8 600-2.6
额定输出电压 V 60 80 100 150 300 400 600
额定输出电流 A 25 19 15 10 5 3.8 2.6
额定输出功率 W 1500 1520 1500 1500 1500 1520 1560
定电压模式
电源调节率 mV 8 10 12 17 32 42 62
负载调节率  mV 8 10 12 17 32 42 62
输出涟波及杂讯p-p  mV 60 80 80 100 150 200 300
输出涟波及杂讯r.m.s.  mV 8 8 8 10 25 40 60
温度系数 　  100ppm/℃ 额定输出电压，为经过30分钟的预热
侦测补偿电压 (single wire) V 3 4 5 5 5 5 5
上升时间 Rated load ms 80 150 150 150 150 200 250
上升时间 No load ms 80 150 150 150 150 200 250
下降时间Rated load ms 80 150 150 150 150 200 250
下降时间No load ms 1100 1200 1500 2000 2500 3000 4000
负载变动回复时间  ms 1 1 1 2 2 2 2
定电流模式
电源调节率 mA 4.5 3.9 3.5 3 2.5 2.38 2.26
负载调节率 mA 10 8.8 8 7 6 5.76 5.52
输出涟波及杂讯r.m.s. mA 75 57 45 35 25 17 12
温度系数 　  100ppm/℃ 额定输出电压，为经过30分钟的预热
保护功能
过电压保护 (OVP)设定范围 V 5-66 5-88 5 - 110 5 - 165 5 - 330 5 - 440 5 - 660
过电压保护 (OVP)设定精度 mV 600 800 1000 1500 3000 4000 6000
过电流保护 (OCP)设定范围 A 2.5-27.5 1.9-20.9 1.5 - 16.5 1-11 0.5 - 5.5 0.38 - 4.18 0.26 - 2.86
过电流保护 (OCP)设定精度 mA 500 380 300 200 100 76 52
界面相容性
USB 类型A:主机，类型B：装置，速度：1.1/2.0，USB类别：CDC（通讯设备类）
LAN MAC地址，DNS IP地址，用户密码，网关IP地址，仪器IP地址，子网掩码
RS-232 / RS-485 符合EIA232D / EIA485 规格
GPIB (Factory Option) SCPI - 1993, 符合IEEE 488.2 标准的接口
一般
重量 主机本体小于 8.7kg
尺寸 423mm×43.6mm×447.2mm(WxHxD)
散热 内部风扇强制风冷
电磁相容性 符合欧洲EMC 指令 89/336/EEC，用于A类测试和测量产品
安全性 符合欧洲低压指令73/23/EEC，并带有CE标志
耐压 输入至接地 : 1500Vac / 1min;输入至输出 : 3000Vac / 1min;Vout≦150V;输出至接地 : 1000Vdc / 1min;150<Vout≦600;输出至接地 : 1500Vdc / 1min
绝缘阻抗 输出至接地；输入至接地 ；输入至输出: 100MΩ 或更大 (DC 1000V)



点击下载

点击下载

附件资讯
CD-ROM x 1(使用手册,编程手册), 输出端子盖×1，模拟控制插座套件×1，电源线，输出端M8螺丝组×1（仅适用于PSU 6-60V机种），输入端子盖×1，1U手把（RoHS),1U托架（左，RoHS）,1U托架（右，RoHS），包装清单*CTC GW/Instek日本使用（RoHS)

选购配件


PSU-001 前框滤网套件(返厂)

PSU-01B 总线条，用于并联2台
PSU-01C 数据线，用于并联2台
PSU-02B 总线条，用于并联3台
PSU-02C 数据线，用于并联3台
PSU-03B 总线条，用于并联4台
PSU-03C 数据线，用于并联4台
PSU-232 RS232 线，带 DB9 连接套件
PSU-485 RS485 线，带 DB9 连接套件
PSU-01A 2台PSU垂直堆叠连接，2U手柄×2,连接板×2
PSU-02A 3台PSU垂直堆叠连接，3U手柄×2,连接板×2
PSU-03A 4台PSU垂直堆叠连接，4U手柄×2,连接板×2
PSU-ISO-I PSU-ISO-I独立电流远程控制卡(返厂)
PSU-ISO-V PSU-ISO-V独立电压远程控制卡(返厂)
GTL-246 USB 数据线, USB 2.0A-B类,4P
GRM-001 滑块 2 pcs/set,PSU 选配
PSU-GPIB GPIB 接口卡(返厂)
GPW-001 UL/CSA 电源线 3m,PSU 选配
GPW-002 VDE 电源线 3m,PSU 选配
GPW-003 PSE 电源线 3m,PSU 选配



GTL-259 RS232 线材(DB9 to RJ45, 2M ,PFR/PSU OPT)
GTL-260 RS485 线材(DB9 to RJ45, 2M ,PFR/PSU OPT)
GTL-261 串联传输线(MASTER+TERMINAL, 0.5M)
GTL-262 串联传输线(SLAVE, 0.5M)
