AEL-5000系列可编程交/直流电子负载——在非正弦波输出中的测试应用！

对于正弦波输出的AC源测试，我们可以直接用CC模式测试即可，但是，对于非正弦波输出的AC电源，如UPS电源的方波、阶梯波输出等，此时就无法使用传统的CC模式进行测试。

固纬电子AEL-5000系列交直流电子负载特有的Linear CC模式可以帮助您解决这个问题。

Linear CC模式是内部包含了自动增益控制(AGC)电路,及此电路产生的参考信号与输入电压同步响应，包括电压波形和频率。只要输入电压信号到峰值检测器,自动增益控制（AGC）电路将产生一个恒定幅度的输出信号，并且迅速跟随输入电压波形的变化而变化。所以Linear CC模式特别适合阶梯波形、方波波形与带有变形波形的输入电压测试。

实际测试波形如下：

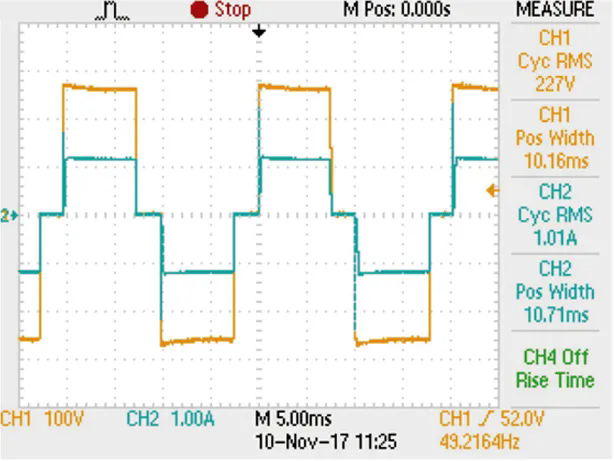

输入阶梯波

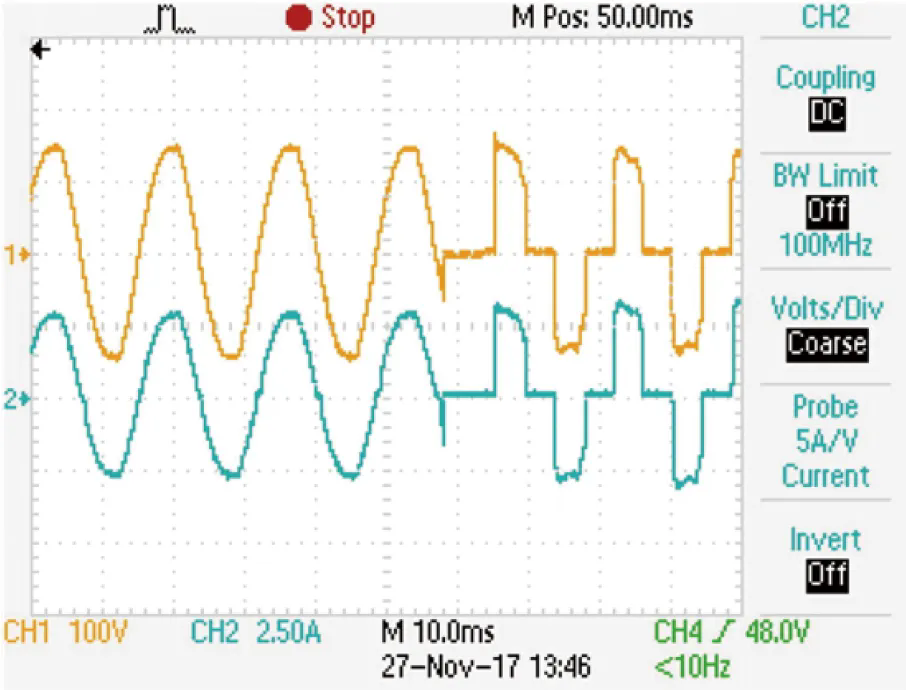

UPS 正弦波转方波

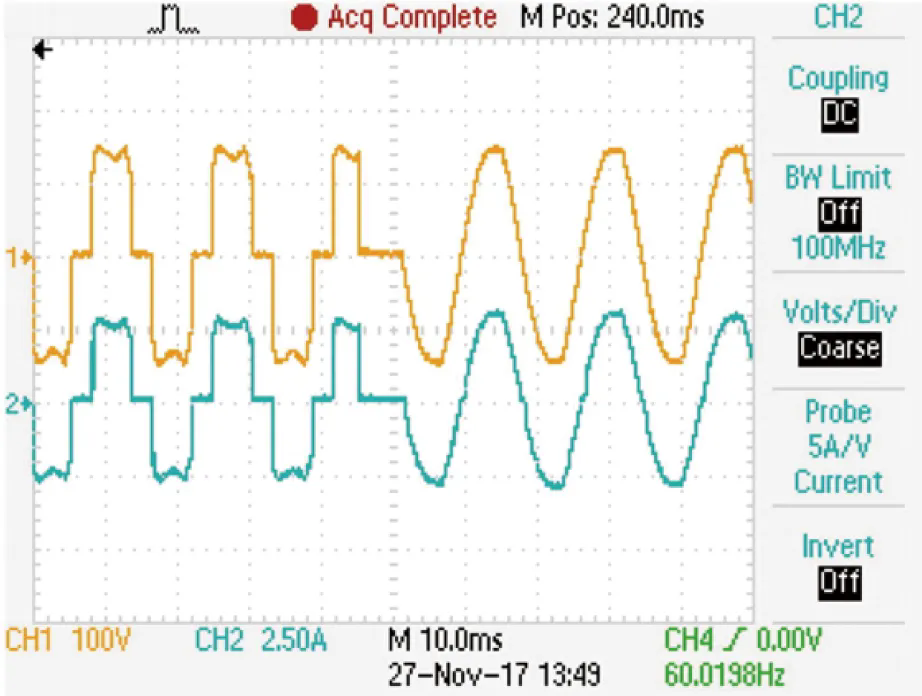

UPS 方波转正弦波
